Exercice 2:
On dispose d'un Laser hélium-néon. On interpose entre le Laser et un écran (E) une fente verticale de largeur a = 3.10⁻² mm (figure 1). Sur l'écran situé à la distance D = 1,5 m, on observe dans la direction perpendiculaire à la fente, une figure de diffraction représentée sur la figure ci-contre.

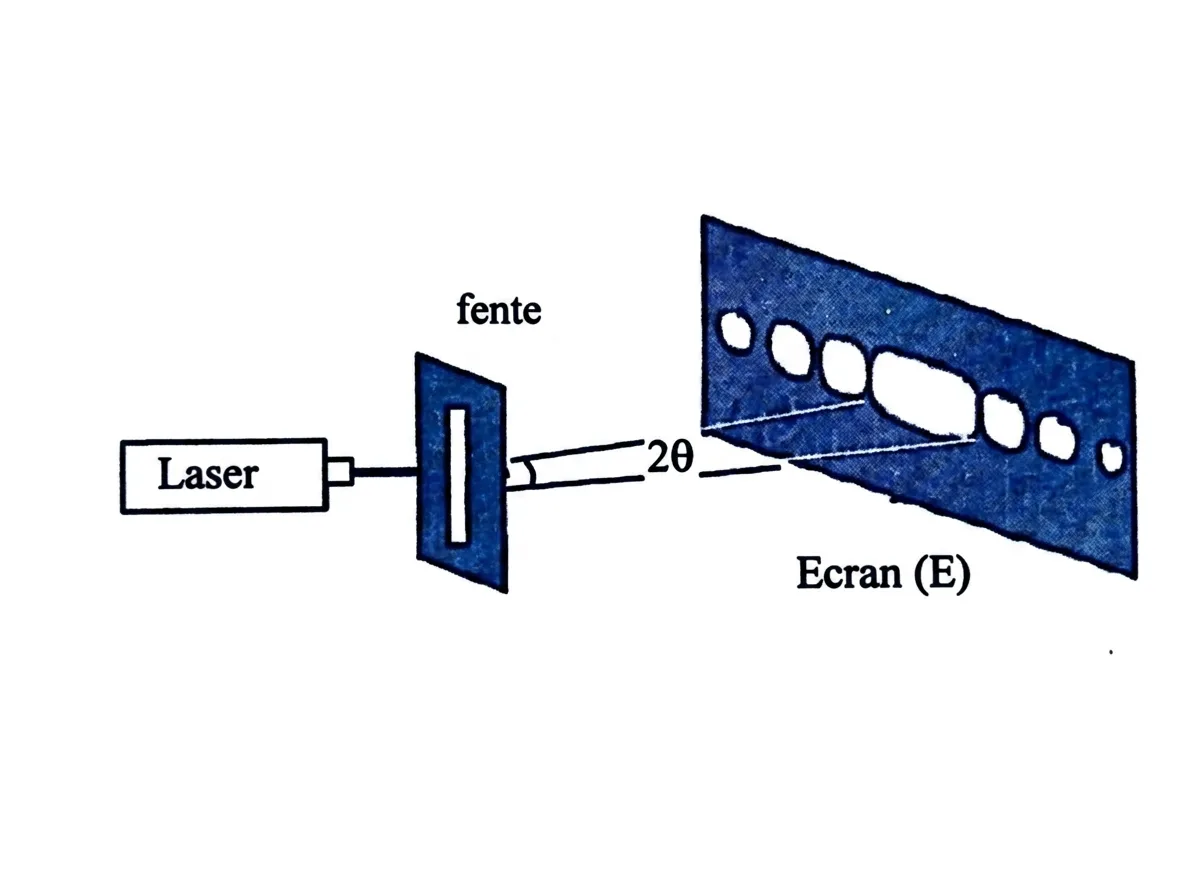

Diagramme de diffraction: Un laser émet un faisceau lumineux qui passe à travers une fente verticale. Le faisceau diffracté est projeté sur un écran (E) situé à une distance D du laser. Une figure de diffraction est observée sur l'écran, montrant une tache centrale large et des taches secondaires moins intenses de part et d'autre.
A. La largeur de la tache centrale d est donnée par d =
B. Quand la largeur de la fente a augmente la largeur de la tache centrale d diminue.
C. La longueur d'onde du Laser vaut = 600 nm lorsque la mesure de la tache centre est d = 6 cm
D. L'écart angulaire est une fonction croissante en fonction de la largeur a de la fente.
